Назначение средства измерений: блескомеры фотоэлектрические БФ (далее блескомеры) предназначены для измерения блеска при углах освещения/наблюдения 20o/20o, 60o/60o, 85o/85o направленного светового потока поверхности лакокрасочных и эмалированных покрытий, керамики, плёнок, твёрдых пластиков и других поверхностей̆ в видимой̆ области спектра с целью количественной̆ оценки зрительного восприятия человеческим глазом степени блеска указанных покрытий и других поверхностей̆.
Описание средства измерений.
Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит установочная (настроечная) мера блеска поверхности, предназначенная для настройки или проверки настройки блескомера перед использованием.
Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 60° от нормали к измеряемой поверхности.
Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.
Узел фотоприемника блескомера, ось которого также расположена под углом 20° (или 60°, или 85°) от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.
Показатель блеска представляют как значение отражения поверхности по отношению к эталону из чёрного увиолевого стекла и обозначают как GU (англ. Gloss Unit – единица блеска). Если вы не знаете какая модель блескомера наиболее подходит для решения ваших задач, то начните измерять с угла освещения 600 и далее выберите модель согласно таблице*:
| Уровень блеска | Угол освещения 600 | Геометрия измерений | Тип блеска поверхности (материал) |
| Высокий |
>70 GU |
200 | Глянцевый блеск: поверхности с зеркальным блеском (окрашенный металл), глянец в полиграфии |
| Выше среднего |
>40 GU |
450 | Средне- и сильно блестящие поверхности (а также по ГОСТ 896-69) |
| Средний | 10-70 GU | 600 | Полуматовые или полуглянцевые поверхности: средний уровень блеска, (пластики и полимеры по ISO 2813) |
| Низкий |
>10 GU |
850 | Матовые поверхности с очень низкой степенью глянца (бумага, фактурный пластик, лаки soft touch) |
|
*Анодированный алюминий и другие металлические поверхности имеют очень высокую отражательную способность. Коэффициент отражения неметаллических поверхностей увеличивается с углом падения. Отражающие свойства металлов не всегда ведут себя подобным же образом. Из-за двойного отражения свет частично отражается на покрытии и частично на металле под ним. Для полного понимания отражающих свойств таких поверхностей рекомендуется измерять их тремя типами геометрии измерений: 200, 600 и 850. |
К данному типу блескомеров фотоэлектрических БФ относятся следующие модификации:
Модификация блескомера, применяемая для измерения плоской поверхности с любым уровнем блеска: низкого уровня блеска (матовые поверхности с низкой степенью глянца: бумага, фактурный пластик, лаки soft touch); среднего уровня блеска (полуматовые и полуглянцевые поверхности, в т.ч. пластики и полимеры по ISO 2813) и высокого уровня блеска (поверхности с зеркальным блеском (окрашенный металл), глянец в полиграфии).

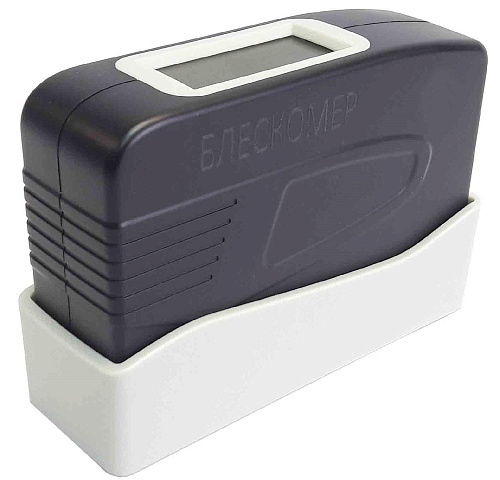

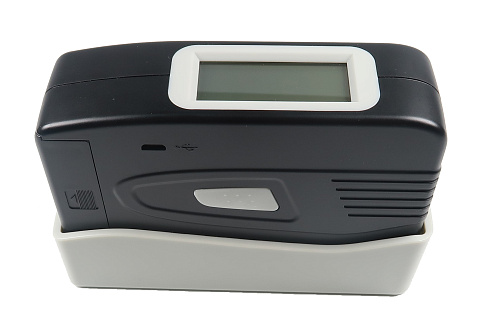

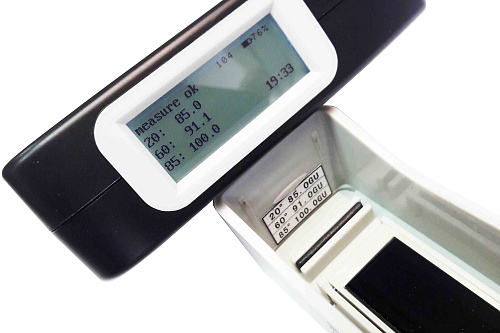

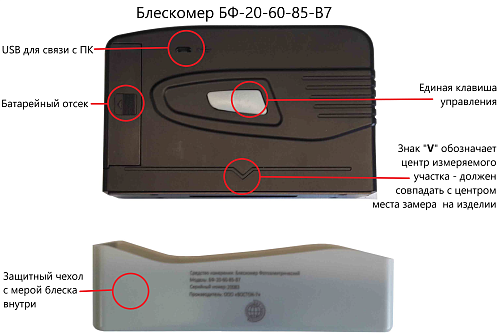

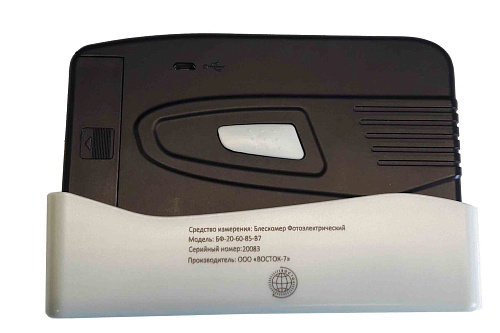

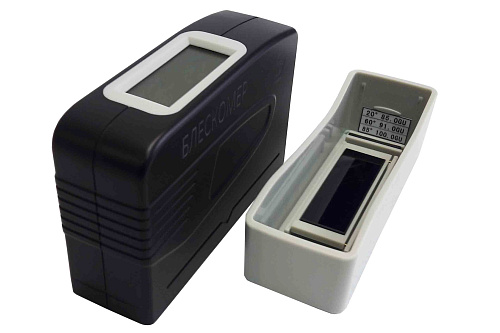

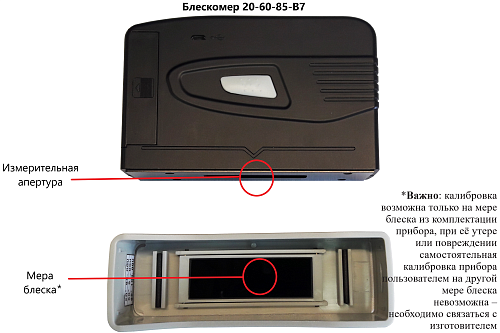

Блескомер модификации БФ-20-60-85-В7 измеряет блеск при геометриях освещения/наблюдения 200/200; 600/600; 850/850 с возможностью связи с компьютером для передачи данных статистики, печати и анализа через USB-кабель и программное обеспечение, выполнены в пластиковом корпусе, управление всеми функциями прибора единой клавишей. Режим замеров: одиночный (моментальный в одной точке). Поставляются в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна только на мере блеска из комплектации прибора.
|
Наименование характеристики |
Значение |
|
|
Модификация |
БФ-45-В7 |
БФ-20-60-85-В7 |
|
Тип геометрии измерения |
450 |
200, 600, 850 |
|
Размер измеряемого участка, мм |
10х14 эллипс |
8х16 эллипс |
|
Диапазон показаний, единиц блеска (GU) |
0-199,9 |
0-200 |
|
Диапазон измерений, единиц блеска (G) |
0-70 |
0-99,9 |
|
Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) |
<±0,4 |
<±0,4 |
|
Пределы допускаемой абсолютной погрешности измерений блеска, единиц блеска (GU) |
<±1,2 |
<±1,2 |
|
Разрешение (GU) |
0,1 |
0,1 |
|
Режим замеров |
Одиночный и сканирование |
Одиночный |
|
Экранная статистика значений из серии измерений: среднее и среднеквадратическое |
- |
- |
|
Калибровка |
Ручная |
Авто |
|
Размер ЖК-дисплея, мм |
35х15 |
47x19 |
|
Память, к-во замеров |
- |
734 |
|
Передача данных на ПК через USB |
- |
+ |
|
Звуковой сигнал измерения (зуммер) |
+ |
+ |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
0-40
≤85 |
|
|
Электропитание осуществляется от элемента питания АА напряжением, В*к-во |
1,5*1 |
|
|
Автоотключение прибора, мин. |
1,5 |
1 |
|
Длительность непрерывной работы, ч |
60 |
|
|
Габаритные размеры (длина × ширина × высота), мм, не более |
114х32х64 |
136х91х46 |
|
Масса, г, не более |
300 |
380 |
|
Материал корпуса |
алюминий |
пластик |
|
Срок службы, лет, не менее |
10 |
7 |
|
Соответствие международным стандартам |
ASTM-C346; ASTM-2767 |
ISO 2813; ISO 7668; ASTM D523; DIN-67530 |
|
Соответствие ГОСТ |
ГОСТ 896-69 |
ГОСТ 16143–2022; ГОСТ 31975–2013 (ISO 2813:1994); ГОСТ Р 52663-2006 (ИСО 2813:1994) |
|

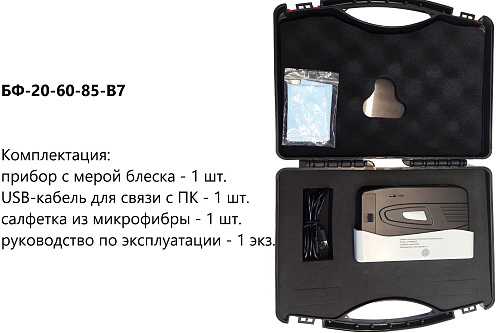

Наименование |
Обозначение |
Количество |
|
Блескомер фотоэлектрический |
· БФ-45-В7; · БФ-20-60-85-В7. |
1 шт. |
|
Установочная (настроечная) мера блеска поверхности |
- |
1 компл. |
|
Тканевая протирочная салфетка из микрофибры |
- |
1 шт. |
|
Футляр - упаковочный кейс |
- |
1 шт. |
|
Защитный чехол-держатель |
- |
1 шт.* |
|
CD диск или флэшка с программным обеспечением и USB кабель |
- |
1 компл.* |
|
Установочная (настроечная) мера блеска поверхности (дополнительная) |
- |
(по заказу) |
|
Элемент питания (аккумулятор или батарея) |
Тип АА |
(по заказу) |
|
Руководство по эксплуатации, объединённое с Паспортом |
РЭП.БЛ.13.2021 |
1 экз. |
|
* - только для отдельных модификаций согласно техническим характеристикам |
||
