Комплекс цифровой радиографии КАРАТ РТС 3643d предназначен для контроля качества сварных соединений и литых деталей, радиационной толщиной от 1 до 100 мм по стали при использовании импульсных рентгеновских аппаратов, аппаратов постоянного потенциала с напряжением до 450кВ, а также гамма-источников.
КАРАТ РТС 3643d обеспечивает:
· Чувствительность радиографического контроля по 1ому классу в соответствии с ГОСТ 7512-82
· Сокращение затрат на расходные материалы (рентгеновскую пленку и химические реагенты, для ее обработки) и вспомогательное оборудование (проявочные машины и аксессуары для просушки и хранения пленки);
· Уменьшение времени проведения контроля, повышение оперативности и объективности контроля;
· Частичную автоматизацию контроля, уменьшение ручного труда и простой монтаж оборудования;
· Архивирование результата контроля в цифровом виде;
· Возможность просмотра и расшифровки изображений контролируемых объектов

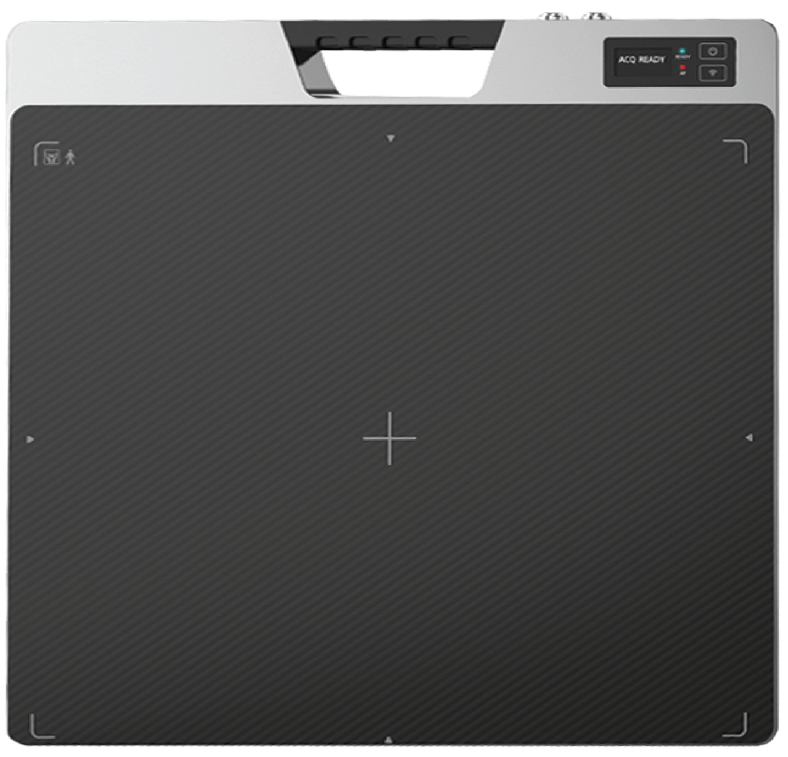

Плоскопанельный детектор служит для приема, преобразования, усиления, улучшения и воспроизведения рентгеновских изображений, полученных при просвечивании промышленных изделий.
Рентгеновское излучение, проходя сквозь исследуемый объект, попадает на входное окно плоскопанельного детектора (ППД), представляющего собой матрицу чувствительных элементов. На входном экране ППД рентгеновское излучение поглощается с генерацией фотонов света, которые преобразуются в поток электронов элементами матрицы ППД.
ПЗС-матрица преобразует свет в электрические сигналы, которые оцифровываются и поступают в компьютерную систему для улучшения, обработки и архивирования изображения, на компьютерном мониторе которой можно наблюдать как прямое, так и обработанное изображение объекта контроля. Типовой плоскопанельный детектор может быть настроен таким образом, чтобы рентгеновское изображение максимального размера, определяемого размером ППД 358 x 430 мм, трансформировалось на весь экран монитора.
Программное обеспечение комплекса цифровой радиографии КАРАТ РТС 3643 d разработано компанией ООО «Ньюком-НДТ» в Санкт-Петербурге, имеет свидетельство Российской Федерации о государственной регистрации программы для ЭВМ №2012610620 от 10.01.2012 ПО X-Vizor работает на 64-разрядных версиях WINDOWS 7-10.
Программное обеспечение (ПО) X-Vizor, поставляемое вместе с комплексом, предназначено для получения радиографических изображений с плоскопанельных детекторов, обработки полученного изображения цифровыми фильтрами, измерений на изображении линейных размеров и интенсивности, заполнения протокола контроля, архивирования изображений и результатов контроля в базе данных, взаимодействия с внешним оборудованием.
X-Vizor – 64-битное программное обеспечение. Язык интерфейса – русский. Имеется версия ПО на английском и немецком языках.
Программа позволяет осуществлять настройку/калибровку детектора, управление им, получение изображений с детектора. Передача данных с детектора на компьютер происходит по интерфейсу сетевой карты.
Защита ПО основана на применении HASP-ключей, подключаемых к USB-порту компьютера, что позволяет клиенту переустанавливать ПО на новый компьютер и использовать ПО/ключ на нем. Каждый экземпляр ПО работает со своим ключом. ПО не привязано к серийному номеру или МАС-адресу детектора.
Основные возможности программного обеспечения:
Формат данных:
· 16-битное представление данных (65536 градаций/уровней серого) в формате XVZ;
· поддержка форматов, DICONDE-файлы, BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG (8 или 16 бит), DCM и др.
Обработка изображений:
· инвертирование изображения негатив/позитив;
· геометрические преобразования изображения: масштабирование, вращение, зеркальное отображение, вырезание фрагмента;
· нанесение маркеров (знаки, текст) на изображение;
· настройка оптимальной яркости и контраста изображения по гистограмме интенсивности/оптической плотности всего изображения или зоны интереса;
· 10 предустановленных фильтров обработки изображений для улучшения изображений в целом или зоны интереса, а также для лучшей визуализации и выявления дефектов;
· наличие высококонтрастного медианного фильтра, позволяющего преобразовать изображение существенно разнотолщинных объектов таким образом, чтобы на снимке одновременно были видны части объекта контроля, имеющие существенные отличия по толщине, без наличия артефактов изображения;
· тонкая настройка параметров работы фильтров позволяет адаптировать их для любого объекта контроля;
· нормализация неравномерности чувствительности пикселов плоскопанельного детектора позволяет получить высококонтрастное радиографическое изображение без артефактов.
Измерения. ПО X-Vizor позволяет:
o измерять интенсивность (уровень серого)/оптическую плотность в любой точке изображения;
o отображать гистограмму (распределение) интенсивностей изображения;
o отображать гистограмму интенсивности/оптических плотностей произвольно выбранного отрезка или области на изображении;
o производить калибровку «электронной линейки» по известным размерам объектов на изображении (например, эталона чувствительности);
o измерять после калибровки линейные размеры дефектов, расстояние между дефектами, расстояние между любыми точками на изображении;
o вычислять площадь дефектов;
o измерять толщину стенки трубы;
o автоматически находить изображение дуплексного эталона на цифровом снимке и вычислять базовое пространственное разрешение
o измерять отношение сигнал / шум по прямоугольнику 22 на 50 в точке под курсором
o автоматически детектировать область прямого шва и вычислять отношение сигнал / шум в околошовной зоне
o вносить все полученные размеры объектов в протокол контроля
Работа в соответствии с нормативными документами (НД):
o СТО Газпром 2.2-4-083-2006
o РД Транснефть 19.100.00-КТН-001-10
o РД 34.15.027-93
o ГОСТ 23055 + ГОСТ 7512
· выявленные дефекты классифицируются, группируются и отбраковываются в соответствии с выбранным НД;
· результаты контроля автоматически заносятся в генерируемые заключения и/или протоколы, соответствующие требованиям и по форме выбранного НД;
· возможна доработка ПО с внесением и поддержкой других (новых) нормативных документов.
Автоматизированная дефектоскопия:
· вычисление отношения сигнал/шум на изображении или его части;
· поиск канавочных, проволочных эталонов и вычисление чувствительности контроля;
· поиск дуплексных эталонов и вычисление базового пространственного разрешения;
· поиск прямых и эллиптических сварных швов на изображениях;
· поиск и определение параметров некоторых классов дефектов;
· отбраковка и выдача заключения в соответствии с нормативным документом.
Поддержка стандарта DICONDE:
· формат файлов XVZ и DCM позволяют сохранять кроме изображения множество дополнительных метаданных: данные об объекте контроля (материал, толщина, диаметр трубы, номер шва и др.), параметры экспозиции (источник, фокусное расстояние, напряжение, сила тока, время экспозиции) и др.;
· метаданные привязываются к полученному изображению и потом легко могут быть просмотрены, автоматически занесены в генерируемые программой протоколы, использованы в качестве критериев при поиске изображений в архиве или базе данных.
Сохранение изображений в разных форматах и носителях:
· сохранение изображений вместе с метаданными в форматах XVZ (формат X-Vizor), DCM (DICONDE-совместимый формат);
· экспорт изображений в распространенные форматы изображений BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG (8 или 16 бит);
· запись файлов на CD, DVD, флэш-диски и др. съемные или сетевые носители;
· печать изображений в масштабе 1:1 для разметки участков, подлежащих ремонту
Просмотр изображений на любом стороннем компьютере:
Файлы в форматах XVZ и DCM с изображениями и метаданными, переданные на DVD-дисках, флэш-дисках или по сети, могут быть просмотрены на любом компьютере с помощью бесплатной программы-просмотрщика X-Vizor Viewer x32/x64.
|
Характеристика |
Значение |
|
Сенсор |
|
|
Сцинтиллятор |
Gd2O2S:Tb |
|
Размер пикселя, мкм |
100 |
|
Размер матрицы изображения, пикселей |
3072x2560 |
|
Размеры детектора, мм |
465 x 439 x 23 |
|
Разрядность |
16 бит |
|
Чувствительность контроля |
соответствует требованиям п.п.1.3 и 6.3 ГОСТ 7512-82 для сварных соединений с толщинами от 1 до 100 мм |
|
Электропитание |
|
|
Источник питания |
Питание от аккумуляторной батареи |
|
Вес, кг |
6,8 |
|
Условия эксплуатации |
|
|
Защита от влаги и пыли |
IP67 |
|
Рабочая температура |
от -20 ℃ до +50 ℃ |
|
Влажность |
от 30 до 85% относительной влажности (без образования конденсата) |
2. Размеры детектора 465 x 439 x 23 мм
3. Размер зоны контроля 358 x 430 мм
4. Вес детектора – 6,8 кг
5. Цифровые рентгеновские снимки, полученные в результате контроля, защищены от редактирования
6. Конструктив обеспечивает надежную работу всех элементов при температуре окружающей среды от -20 ºС до +50 ºС и влажности до 85% без образования конденсата
7. Защита от влаги и пыли IP67
8. Размер пикселя – 140 микрон
9. Наличие встроенной батареи и модуля Wi-Fi
10. Режим автоматического распознавания начала экспозиции
11. В комплекте идет 2 аккумуляторных батареи – время работы 8 часов без подзарядки
12. Тип сцинтиллятора - Gd2O2S:Tb
13. Разрядность – 16 бит

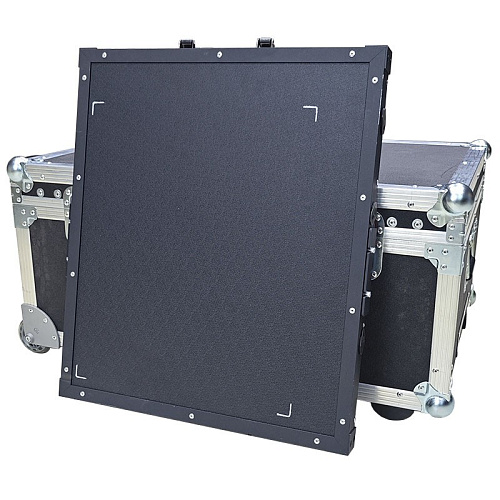

· Плоскопанельный детектор;
· Защитный кожух со стропами для крепления к трубе;
· Ноутбук 17’’ с установленным ПО X-Vizor;
· Защищенный планшетный компьютер 10’’ с установленным ПО X-Vizor;
· Усилитель Wi-Fi сигнала c независимым питанием;
· Кабель для прямого соединения детектор-ПК (Ethernet 30 метров);
· 2 батареи с зарядным устройством;
· Транспортировочный кейс;
Компания ЕЦНК занимается продажей профессионального оборудования для осуществления контроля качества выпускаемых изделий на производстве. На сайте ECNK.ru вы можете приобрести КАРАТ РТС 3643d Комплекс цифровой радиографии по самой выгодной цене в Рязани.
